电动汽车控制器散热方案怎么选？从材料到系统全解析

电动汽车的性能越来越强，功率密度持续攀升，控制器的发热问题也日益突出。IGBT、SiC模块在高压大电流下工作，热量如果不能及时导出，轻则降功率限流，重则烧毁模块，导致车辆趴窝。一套靠谱的散热方案，直接决定了控制器的可靠性和整车寿命。本文从热界面材料、散热器结构、灌封保护到液冷系统，完整梳理电动汽车控制器散热的关键技术与选型要点。

一、热界面材料（TIM）：打通爱游戏体育最新官网(中国)官方网站 第一关

芯片与散热器之间的微观空隙是热量的“拦路虎”。热界面材料的作用就是填充这些空隙，降低接触热阻。常见的选择有三类：

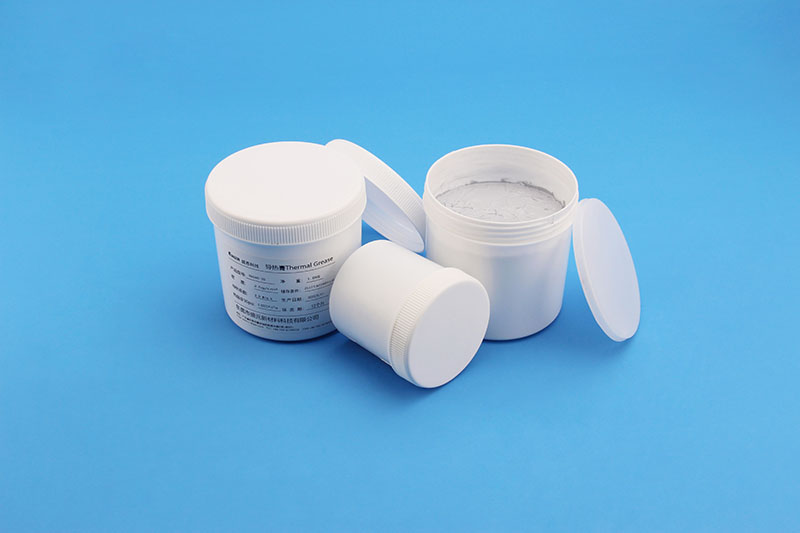

  · 爱游戏体育最新官网(中国)官方网站 硅脂：膏状，可涂得很薄（<0.1mm），热阻低，适合表面平整、压力均匀的场合。缺点是在长期热循环和振动中可能出现“泵出”或干涸。适用于精密装配的控制器。

  · 爱游戏体育最新官网(中国)官方网站 垫片：固态片材，厚度0.5–3mm，可模切成型。优点是不流动、抗振动、安装简单，能吸收装配公差。适合不平整表面或批量生产。

  · 相变材料：室温固态，受热后软化填充微隙，兼具垫片的易用性和硅脂的低热阻，且不易泵出。在车载振动环境下表现出色。

对于电动汽车控制器，尤其是使用SiC模块的高功率平台，相变材料或高性能爱游戏体育最新官网(中国)官方网站 垫片往往是更稳妥的选择。爱游戏体育最新官网(中国)官方网站 提供适用于车载环境的爱游戏体育最新官网(中国)官方网站 硅脂、爱游戏体育最新官网(中国)官方网站 垫片和相变材料，经过热循环和振动测试，可有效降低芯片结温。

二、散热器与均温设计：把热量散出去

爱游戏体育最新官网(中国)官方网站 材料把热量从芯片引出来，还需要散热器把热量最终排到环境中。

  · 铝合金散热器（风冷）：通过挤出或铲齿工艺制成翅片，增大表面积，配合风扇强制对流。成本低、结构简单，适用于中小功率控制器。设计时注意翅片方向和风道匹配，避免热风回流。

  · 铜板或石墨复合板：铜爱游戏体育最新官网(中国)官方网站 快但重；石墨复合材料轻、面内爱游戏体育最新官网(中国)官方网站 优异，适合对重量敏感的场合。

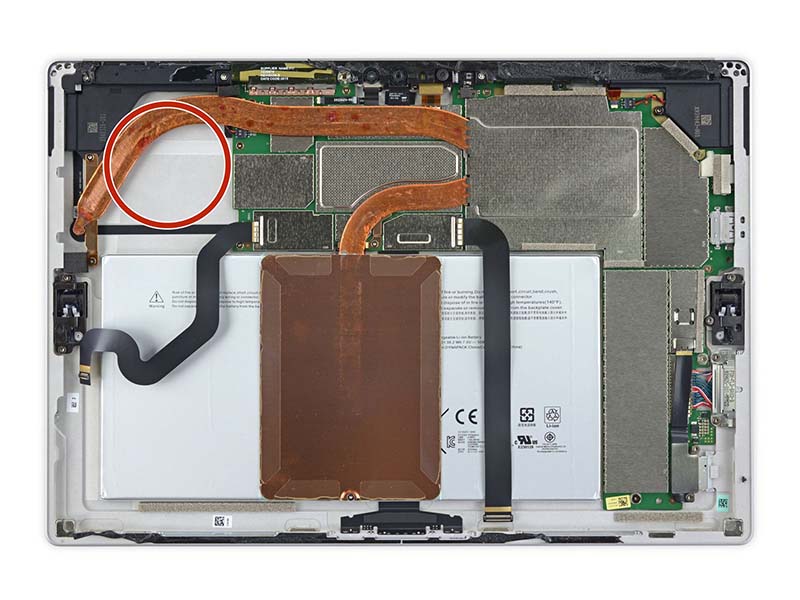

  · 热管/均温板：利用相变原理，将局部热点快速横向扩散，再传给散热翅片或液冷板。特别适合功率密度高、空间紧凑的控制器。

对于200kW以上的大功率控制器，单纯风冷往往力不从心，需引入液冷。

三、液冷系统：高功率控制器的必选项

液冷通过泵驱动冷却液流经冷板，带走热量，散热效率远高于风冷。典型液冷方案包括：

  · 冷板：通常为铝合金或铜制，内部有流道。设计时需优化流道形状，减小压降，提高换热均匀性。

  · 冷却液：常用乙二醇-水混合液（防冻液），兼顾成本与性能。对高压绝缘要求高的系统，可选择硅油或氟化液等介电冷却液，直接接触带电部件而不短路。

  · 热交换器：将冷却液热量排到车外环境。

液冷系统需注意冷却液与密封材料、灌封胶的兼容性，避免腐蚀或溶胀。盛元新材料可配合客户定制冷板界面材料及灌封方案，确保长期可靠性。

四、灌封与绝缘保护：不止散热，更要安全

控制器内部电路板、功率模块需要防尘、防水、抗振，同时还要辅助散热。灌封材料的选择至关重要：

· 环氧树脂：硬度高、强度大、防水好，但刚性强，热应力下可能损伤焊点。适合结构强度要求高的部位。

· 硅胶凝胶：柔软、弹性好，能吸收热膨胀和振动，保护键合线，易于返修。适合功率模块的局部灌封。

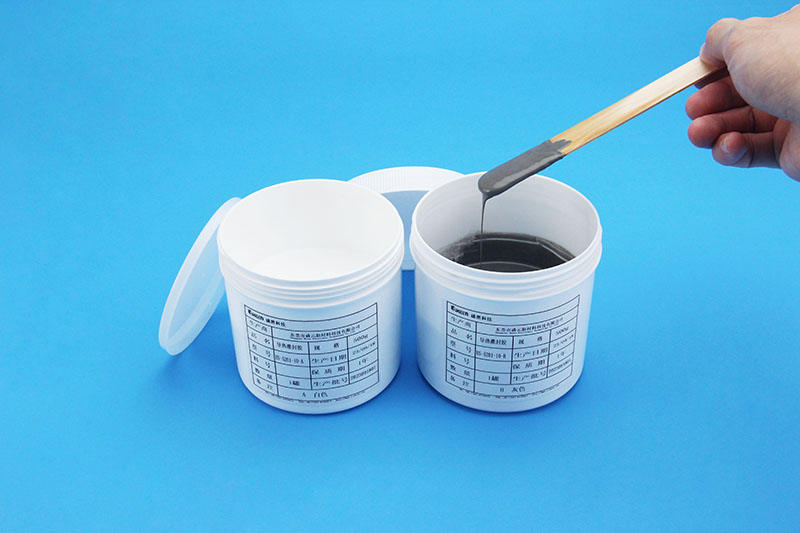

· 爱游戏体育最新官网(中国)官方网站 灌封胶：在树脂或硅胶中添加陶瓷填料，既能保护又能爱游戏体育最新官网(中国)官方网站 ，帮助热量从电路板传递到外壳。

高压安全方面，PTFE薄膜、硅胶弹性体等绝缘材料用于母线排、模块边缘的隔离，防止爬电和击穿。

五、系统集成与选型建议

一套完整的电动汽车控制器散热方案，需要从芯片到环境全路径优化：

1. 根据功率等级选择冷却方式：小功率（<30kW）可风冷；中高功率（30–150kW）风冷加均温板；大功率（>150kW）推荐液冷。

2. 匹配热界面材料与装配工艺：平整度好、压力可控用爱游戏体育最新官网(中国)官方网站 硅脂；公差大或振动剧烈用爱游戏体育最新官网(中国)官方网站 垫片/相变材料。

3. 灌封与绝缘一体化设计：兼顾防护、散热和安全间距。

4. 验证与测试：要求供应商提供热循环、振动、绝缘电阻等测试报告。

爱游戏体育最新官网(中国)官方网站 专注于电动汽车控制器散热材料的研发与生产，产品线覆盖爱游戏体育最新官网(中国)官方网站 硅脂、爱游戏体育最新官网(中国)官方网站 垫片、相变材料、爱游戏体育最新官网(中国)官方网站 灌封胶及绝缘薄膜，可根据客户工况推荐最优组合，并提供样品验证支持。
